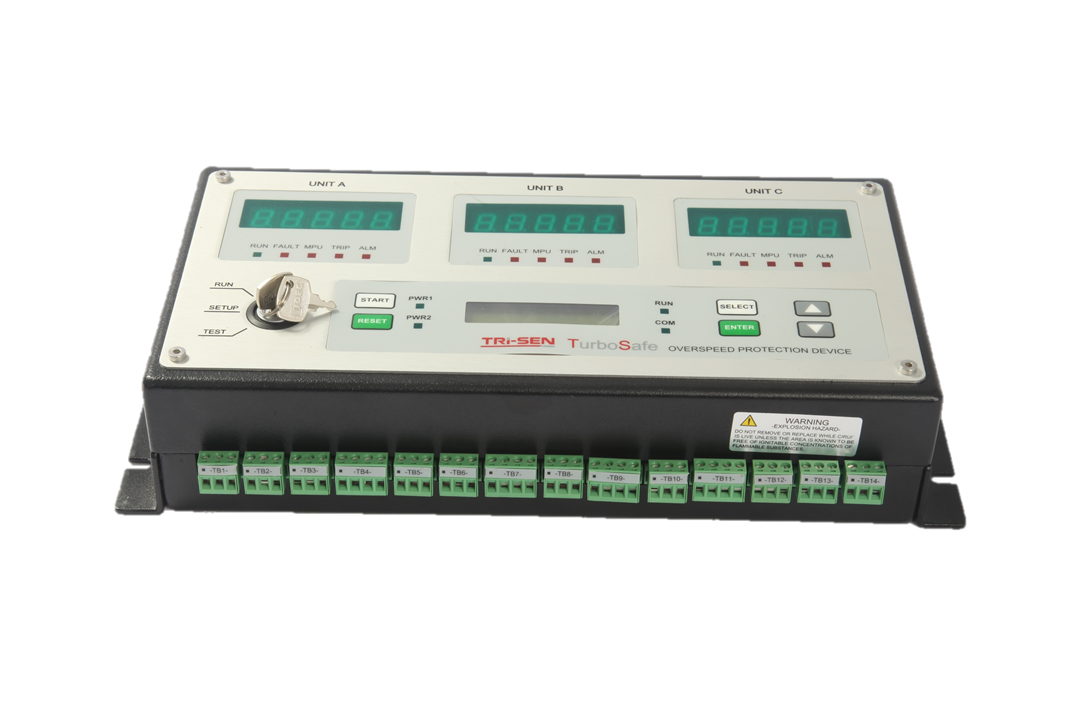

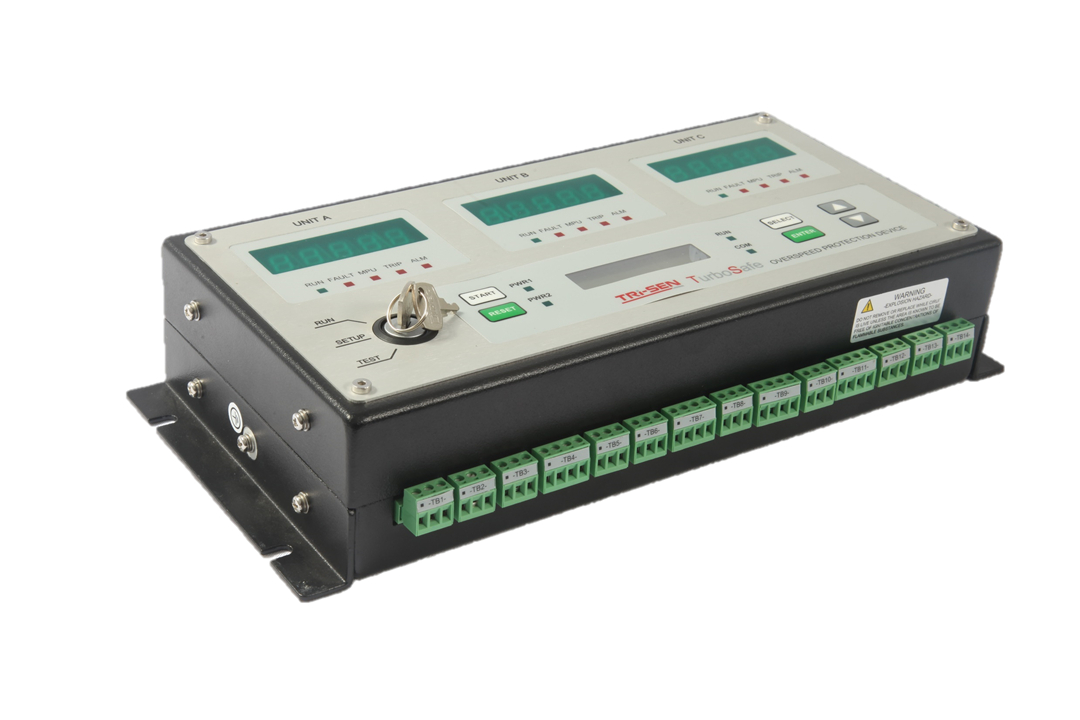

TurboSafe超速保護器
TurboSafe電子超速保護器通過測速探頭測量旋轉機械的轉速，提供可靠的超速停車保護功能。 TurboSafe由三個獨立的測速保護單元組成，每個單元分別測量轉速并與設定的跳車轉速設定值進行比較，將比較的結果送至三取二硬件表決電路。如果有兩個及以上測速保護單元檢測到轉速超過設定值，兩個冗余的跳車繼電器將會動作（跳車時線圈失電或者帶電可配置）。TurboSafe滿足API612中特殊用途汽輪機超速跳車保護的要求，也可用于其它需要超速停車保護的應用場合。
- 產品應用
- 產品特點
- 相關參數
- 安裝
根據API612的要求，為保證設備的安全，應配置獨立于調速系統的超速保護系統。超速保護系統應能夠在汽輪機突然失去負荷時，保證轉速不會超過額定轉速的127%。超速保護系統由三個部分組成：
– 電子超速保護電路（測速探頭和超速邏輯裝置）；
– 電液裝置中的電磁閥；
– 液壓/機械速關閥門或速關/調節一體閥門；
TurboSafe電子超速保護器是第一部分中的超速邏輯裝置。
l 三路獨立的測速電路，支持三路磁阻探頭；
l 硬件三取二表決跳車機制，兩個獨立的跳車繼電器輸出；

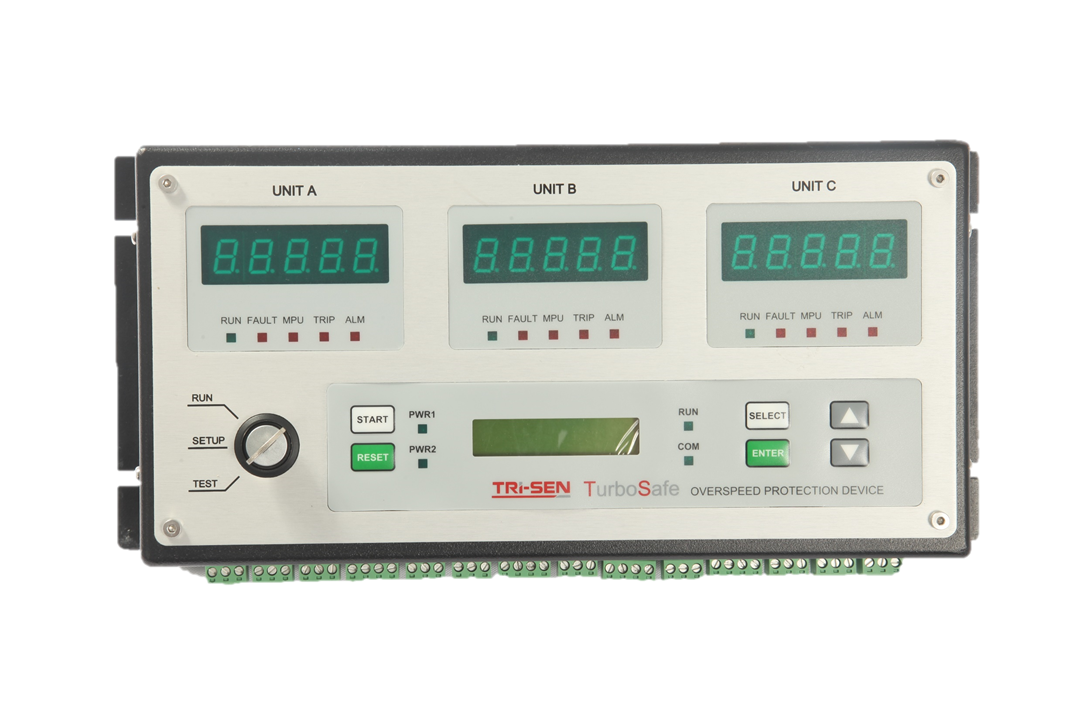

l 前面板LCD顯示屏和按鍵用于參數配置和狀態監視；
l 可記錄多條歷史報警和跳車信息；
l 模擬量轉速輸出；Modbus RS485 通訊接口；
特性
描述
供電
輸入路數
2路（冗余輸入）
輸入電壓
24VDC±10%,0.5A
轉速測量輸入
脈沖(頻率)輸入
3路
探頭類型
磁阻式
測量范圍
200–30kHz (@1.0 – 50.0 VRMS)
測量精度
0.02% F.S.
離散量輸入
輸入通道
2路 (復位/啟動)
輸入類型
干接點(內部供電: 24VDC)
Trip輸入
輸出通道
2路
輸出類型
FORM-C繼電器
輸出模式
TRIP時繼電器的失/帶電狀態可配置
觸點容量
10 A @125 VAC, 3 A @250 VAC, 5 A @ 30 VDC
Alarm輸出
輸出通道
3路
輸出類型
FORM-C繼電器
輸出模式
無報警時繼電器失電
觸點容量
10 A @125 VAC, 3 A @250 VAC, 5 A @ 30 VDC
轉速輸出
輸出通道
1路
輸出范圍
4–20 mA
最大負載阻抗
500Ω
分辨率
16 bits
精度
0.25%
Modbus Serial通信
接口數量
1路
硬件接口
RS485
通訊協議
MODBUS
波特率
4.8Kbps,9.6Kbps,38.4Kbps,115.2Kbps
性能
超速響應時間
小于30ms
環境要求
工作溫度
0°C ~ +60°C
工作濕度
10% ~ 90%, 無凝結
儲存溫度
-25°C ~ 75°C
儲存濕度
5% ~ 90%, 無凝結
l 安裝方式：平面固定

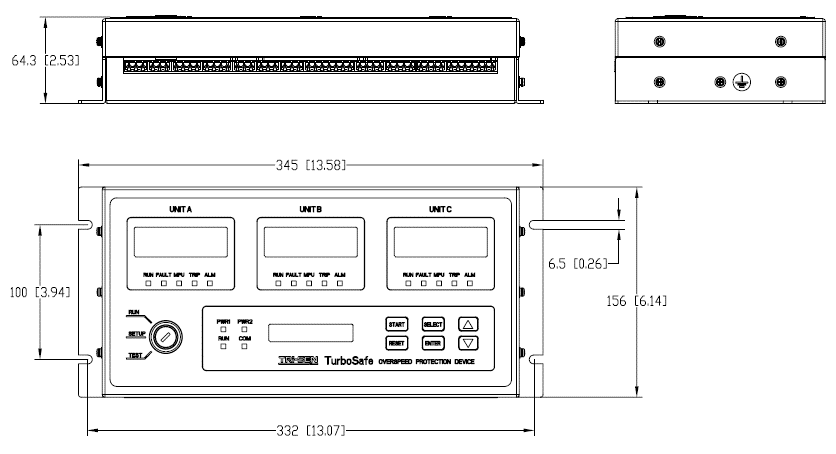

l 尺寸： 345mm(L) X 156mm(H) X 65mm(D)
