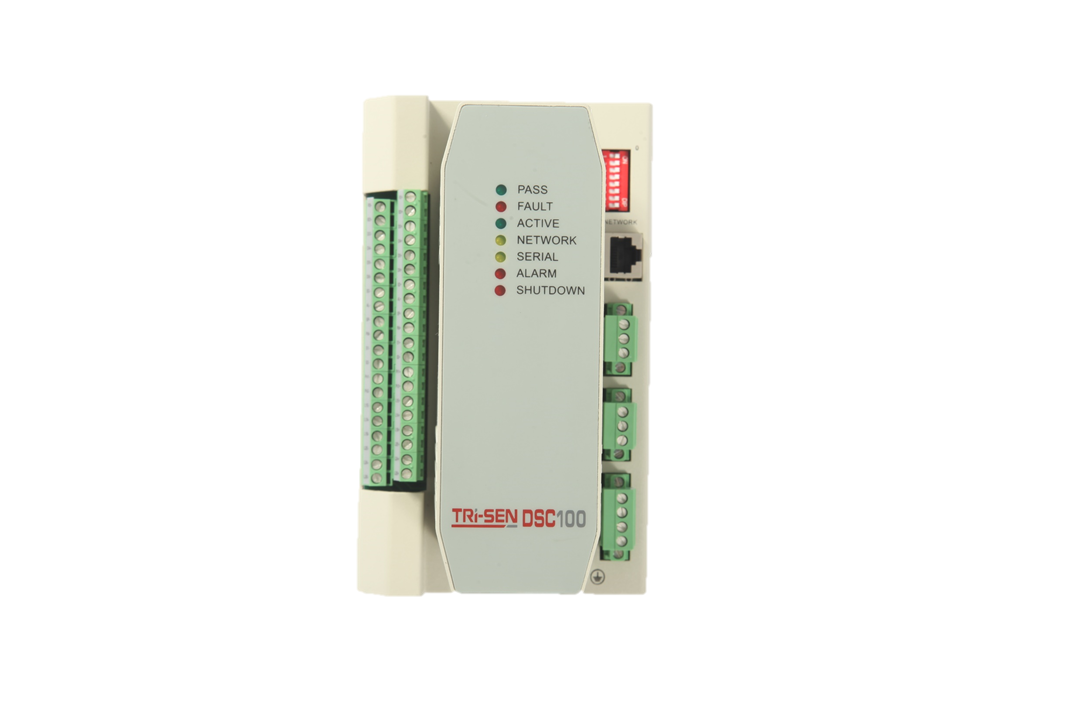

DSC100伺服控制器
DSC100是一個專用的伺服控制器，接收閥門位置指令信號和位置反饋信號，根據PID運算結果，改變輸出驅動電流的大小，精確控制閥門位置。DSC100能夠滿足汽輪機調速閥或燃機燃料控制閥所要求的控制精度和響應時間。
- 產品應用
- 產品特點
- 配置軟件
- 相關參數
- 安裝
l PID控制功能
根據閥門位置反饋信號和閥門位置指令信號，進行PID運算，輸出驅動電流，作用在伺服閥的線圈上，調整閥門的位置，使閥門的反饋信號于閥門指令信號保持一致。
l 電流放大輸出功能
輸出的驅動電流大小與輸入的閥門位置指令信號成線性關系，閥門的反饋信號不參與DSC100的控制作用。
l 位置反饋信號
– LVDT斷線和超限檢測報警功能
– 兩路反饋信號高選/平均/指定處理選擇
– 偏差報警指示
– 基于反饋信號故障監視的報警/停車/保持選擇
– 零度和滿度校準功能
l 驅動電流輸出
– 兩路獨立控制信號輸出
– 可疊加一定頻率和幅值的抖動信號
– 可設定輸出偏置電流（Null Current）
l 支持Modbus通訊（RS485/TCP）
l 圖形界面組態軟件
DSC100擁有界面友好，簡單易用的組態軟件。用戶可以通過以太網口或串口（RS485）與DSC100建立連接，用以完成參數配置，在線監視，硬件診斷等操作。
l 支持的操作
– 修改配置參數
– 下裝配置參數
– 獲取配置參數
– 比較配置參數
– 保存配置參數
l 功能界面
– 參數配置界面
– 實時趨勢界面
– 在線調整界面
– 變量監視界面
– 報警診斷界面
|
參數 |
描述 |
|
|
輸入路數 |
2路（冗余輸入） |
|
|
輸入電壓 |
18~32VDC，1A |
|
|
PID算法 |
控制周期 3ms |
|
|
工作溫度 |
-10°C ~ +65°C |
|
|
工作濕度 |
10% ~ 90%, 無凝結 |
|
|
儲存溫度 |
-30°C ~ 75°C |
|
|
儲存濕度 |
5% ~ 90%, 無凝結 |
|
|
閥門位置反饋輸入 |
LVDT輸入通道數 |
2路 |
|
LVDT初級激勵 |
電壓范圍 3.5 Vrms 頻率范圍 2.9 kHz 最大電流 120 mA |
|
|
LVDT次級讀入 |
三線制，四線制，五線制，六線制 分辨率14 bits 線性度 0.1% of full scale 溫度靈敏度 150 ppm/°C |
|
|
直流輸入 |
電流范圍 ±40 mA 最大輸入電壓 ±10 Vdc 電流輸入阻抗 250Ω 分辨率14 bits 線性度 0.1% of full scale 溫度靈敏度 150 ppm/°C |
|
|
閥門位置指令輸入 |
輸入通道 |
1路 |
|
輸入范圍 |
0–25 mA |
|
|
控制器離散量輸入 |
輸入通道 |
2路 (復位，停車) |
|
輸入類型 |
干接點輸入 |
|
|
驅動輸入 |
輸出通道 |
2路 |
|
輸出范圍 （硬件跳線設置） |
? ±10 mA ? ±25 mA ? ±50 mA ? ±100 mA ? ±250 mA |
|
|
最大負載阻抗 |
7.5 V/最大要求輸出電流 |
|
|
分辨率 |
14 bits |
|
|
精度 |
1% |
|
|
閥門位置反饋監控輸出 |
輸出通道 |
1路 |
|
輸出范圍 |
0–25 mA |
|
|
最大負載阻抗 |
500Ω |
|
|
分辨率 |
16 bits |
|
|
精度 |
0.5% |
|
|
控制器離散量輸出 |
輸出通道 |
2路（報警，停車） |
|
輸出類型 |
繼電器輸出 |
|
|
輸出模式 |
正常閉合 |
|
|
Modbus Serial通信 |
接口數量 |
2路 |
|
硬件接口 |
RS485 |
|
|
站地址 |
撥碼開關設定 |
|
|
通訊協議 |
MODBUS |
|
|
波特率 |
撥碼開關選擇4.8Kbps,9.6Kbps,38.4Kbps,115.2Kbps |
|
|
Modbus TCP通信 |
硬件接口 |
RJ45 |
|
通訊協議 |
MODBUS TCP/IP |
|
|
速度 |
100M |
|
l 安裝方式：導軌固定

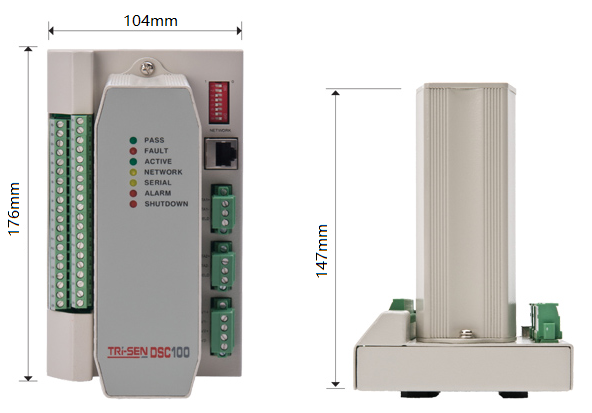

l 尺寸： 104mm(L) X 176mm(H) X 147mm(D)
