隨著化工項目的生產規模越來越大，原料的需求和成品的產量也與日俱增。化工項目中的原料、中間產品絕大多數都是易燃、易爆的液態危險化學品，液態化學品的最常見儲存方式就是用儲罐集中在罐區儲存。

所以，罐區作為化工項目的原料、中間產品、產品的存儲單元，在整個項目中尤為重要，罐區監控系統作為全廠控制系統的重要組成，也應該特別重視。

罐區工藝簡介

與主裝置相比，罐區所包含的設備種類和數量較少。一個比較完善的罐區主要由儲罐、泵、附屬火炬、控制室、配電室、變壓器室和安全消防設施等組成。

通常工藝過程為原料通過計量和裝卸設施卸至罐區，原料經過罐區泵送至裝置中間緩沖罐，裝置泵在設定的流量下將原料泵入裝置開始生產，生產出的產品一般送入罐區貯存，然后經過高精度計量設施進行裝車或裝船。

罐區自動化監控及安全防護整體設計原則

在大型灌區生產運行過程中，由DCS、SIS、FGS共同構成一整套完整的自動控制與安全保護系統，他們的作用相輔相成、又相對獨立。

DCS作為基本過程控制系統，主要對生產指標進行實時連續的監控和調節，同時也對工藝風險起道了第一道防護和報警提示的作用；SIS系統對工藝風險起到了第二道防護作用，其結果是安全聯鎖停車，使工藝裝置回到安全狀態，避免事故的發生；FGS的作用降低事故發生后的危害程度。

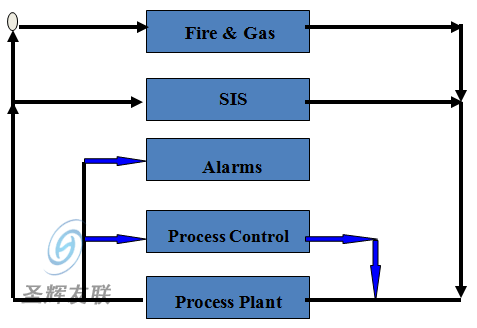

下圖表示了他們之間的關系；所以IEC61508、IEC61511、ISA S84.01、GB-T50770-2013《石油化工安全儀表系統設計規范》等標準強烈推薦DCS、SIS、FGS系統應獨立設置。

安全儀表系統的獨立保護層

罐區安全儀表系統（SIS）應用

安全儀表系統（SIS）的設計是為了響應罐區裝置發生危險時，如果不采取行動就會最終導致風險增加，在這些情況下，安全儀表系統必須產生及時、正確的輸出，來防止任何危險發生或減輕后果，最大限度的保證人員、設備、生產裝置和環境的安全。

罐區SIS系統的設計原則

l 可靠性原則

為了保證工藝裝置的生產安全，安全儀表系統必須具備與工藝過程相適應的安全完整性等級SIL（Safety Integrity Level）的可靠度。對此，IEC 61508進行了詳細的技術規定。對于安全儀表系統，可靠性有兩個含義，一個是安全儀表系統本身的工作可靠性；另一個是安全儀表系統對工藝過程認知和聯鎖保護的可靠性，還應有對工藝過程測量，判斷和聯鎖執行的高可靠性。

l 可用性原則

可用性是指安全儀表系統在一個給定的時間點能夠正確執行功能的概率。為了提高系統的可用性，安全儀表系統應具有硬件和軟件自診斷和測試功能。安全儀表系統應為每個輸入工藝聯鎖信號設置維護旁路開關，方便進行在線測試和維護同時減少因安全儀表系統系統維護造成的停車。

l 獨立性原則

隨著安全標準的推出以及對安全系統重視度的不斷提高，安全儀表系統的認證也變得越來越重要，系統的設計思想，系統結構都須嚴格遵守相應國際標準并取得權威機構的認證。安全儀表系統必須獲得IEC 61508相應SIL等級的認證。

l 故障安全原則

安全儀表系統的元件，設備，環節或能源發生故障或者失效時，系統設計應當使工藝過程能夠趨向安全運行或者安全狀態。

l 診斷與在線維護原則

SIS應具有硬件和軟件自診斷及測試功能。SIS應為每個輸入工藝聯鎖信號設置維護旁路開關，方便進行在線測試和維護。

罐區SIS系統的控制

l 快速切斷控制

進出貯罐的管線一般設置有快速切斷閥，可以在出現問題的時候通過SIS系統快速隔離貯罐，例如當安裝在罐頂?shù)囊舨嬉何婚_關發出聯鎖信號后，貯罐的進料緊急切斷閥將關閉以確保貯罐不會溢流。

進出計量系統的管線一般也設置有快速切斷閥，可以在出現問題的時候通過SIS系統快速隔離計量系統以確保整個計量系統的安全。

槽車上的液位信號也將與罐區SIS系統連結以確保槽車不至于溢流。

l 安全聯鎖

罐區安全聯鎖包括：超溫、超壓聯鎖，如：高壓乙烯產品的低溫安全聯鎖；乙烯球罐壓力高于設定壓力時的安全聯鎖。

l 輔助操作聯鎖

罐區一般有大量配套的物料輸送泵，泵的壓力、液位聯鎖值設置在SIS系統中，用于泵的啟停。

罐區火災及氣體檢測系統（FGS）應用

FGS系統是目前大型石化企業火災自動報警和消防控制常用的集成系統，是檢測火災發生、可燃有毒氣體泄漏的重要保障。在裝置生產運行時，即使其他系統都失效，FGS系統也可以獨立地正常工作，實現火災氣體檢測報警和消防控制。

罐區FGS系統的設計原則

l 符合國際標準的FGS系統設計時應遵循的規范要求：

NFPA 72: National Fire Alarm Code.

EN 54-2: Fire Detection and Fire Alarm Systems - Part 2: Control and Indicating Equipment.

IEC 61508 - SIL3.

l FGS系統在設計上應獨立于過程控制系統之外，以便在必要時能夠快速及時采取措施消除危險。

罐區FGS系統典型現場元件

l 檢測保護裝置

– 可燃?xì)怏w檢測器（定點式/開路式）

– 硫化氫/有毒氣體檢測器

– 煙感/溫感火災探測器

– 火焰探測器（紅外、紫外、復合式）

– 人為觸發設備，例如，手動報警器等

l 報警裝置：

– 聲音報警器，如蜂鳴器、警報器、喇叭等；

– 視覺報警器，如報警燈等；

– 報警信息，如，SER，HMI，DCS顯示等

l 裝置動作：

– 啟動滅火設備，如，消防水泵、噴淋閥等

– 觸發聯鎖系統，例如，與SIS（ESD）的觸發等

– 自動關閉空調通風系統

消防聯動控制

罐區發生火災時，現場火災自動報警信號上傳至FGS系統，控制室操作人員確認自動報警信號是否真實，若有火災發生，控制室操作人員按動消防按鈕，著火儲罐所有消防水閥打開進行滅火，同時啟動火災廣播、報警器，保證現場人員撤離，消防人員介入。

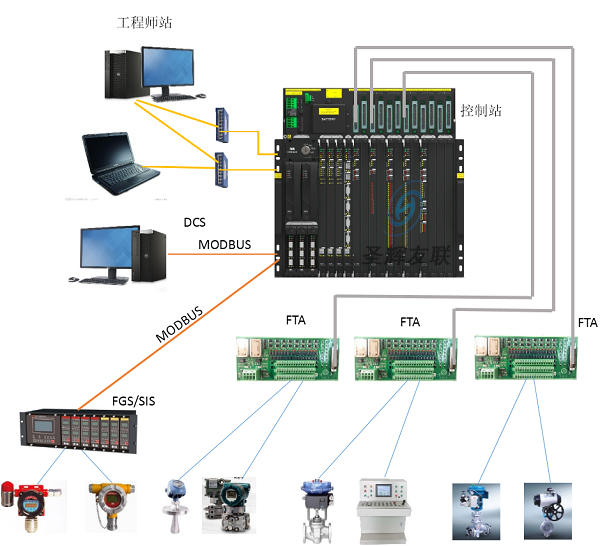

TSxPlus系統典型SIS/FGS應用網絡圖

TSxPlus系統業績舉例

1. 天津渤化石化有限公司，PDH主裝置區/中控室/罐區改造SIS/FGS系統

2. 陽煤平原化工有限公司，化工一廠、化工二廠合成氨灌區SIS系統項目

3. 吉林市百桉科技有限公司，1000噸/年三氯化硼裝置及灌區SIS系統

4. 山東林嘉化工科技有限公司，罐區GDS系統

5. 中化弘潤石油化工有限公司，液化氣球罐區項目SIS系統

6. 唐山旭陽化工有限公司，二甲醚裝置SIS系統改造

7. 山東海容化工科技有限公司，液氯罐區項目SIS系統

8. 安慶飛凱高分子材料有限公司，50噸/年高性能光電新材料項目SIS系統

9. 浙江興興新能源科技有限公司，罐區SIS系統

10. 淄博精創化工科技發展有限公司，罐區SIS系統
