石油、化工及煤化工工藝流程復雜，具有高溫、高壓、臨氫、有毒和易燃易爆等特點，所以對控制系統要求高。之前，我國大中型石油、化工及煤化工行業重大工程主要工藝技術和與之配套的自動化成套控制系統基本從國外進口，但國內自動化系統經過十多年的飛速發展，也已經在重大石油、化工及煤化工裝置中成功應用。研制和集成面向石油、化工及煤化工等重大工程自動化成套國產化控制系統，是確保石油、化工及煤化工行業的安全以及國民經濟健康發展的必然要求。

石油/化工/煤化工裝置安全儀表系統(SIS)簡介

石油、化工及煤化工安全儀表系統，Safety Instrumented System，簡稱SIS；又稱為安全聯鎖系統(Safety Interlocking System)。主要為工廠控制系統中報警和聯鎖部分，對控制系統中檢測的結果實施報警動作或調節或停機控制，是工廠企業自動控制中的重要組成部分。

安全儀表系統應具備高的可靠性、可用性和可維護性。在生產裝置(比如壓縮機，泵的聯鎖)的開車、停車階段，運行以及維護操作期間，對人員健康、裝置設備及環境提供安全保護。無論是生產裝置本身出現的故障危險，還是人為因素導致的危險以及一些不可抗拒因素引發的危險，SIS系統都應立即做出正確反應并給出相應的邏輯信號，使生產裝置安全聯鎖或停車，阻止危險的發生和事故的擴散，使危害減少到最小。

石油/化工/煤化工裝置安全儀表系統（SIS）應用

裝置SIS系統的設計要求

l  可靠性原則

為了保證工藝裝置的生產安全，安全儀表系統必須具備與工藝過程相適應的安全完整性等級SIL（Safety Integrity Level）的可靠度。對此，IEC 61508進行了詳細的技術規定。對于安全儀表系統，可靠性有兩個含義，一個是安全儀表系統本身的工作可靠性；另一個是安全儀表系統對工藝過程認知和聯鎖保護的可靠性，還應有對工藝過程測量，判斷和聯鎖執行的高可靠性。

l  可用性原則

可用性是指安全儀表系統在一個給定的時間點能夠正確執行功能的概率。為了提高系統的可用性，安全儀表系統應具有硬件和軟件自診斷和測試功能。安全儀表系統應為每個輸入工藝聯鎖信號設置維護旁路開關，方便進行在線測試和維護同時減少因安全儀表系統系統維護造成的停車。

l  獨立性原則

隨著安全標準的推出以及對安全系統重視度的不斷提高，安全儀表系統的認證也變得越來越重要，系統的設計思想，系統結構都須嚴格遵守相應國際標準并取得權威機構的認證。安全儀表系統必須獲得IEC 61508相應SIL等級的認證。

l  故障安全原則

安全儀表系統的元件，設備，環節或能源發生故障或者失效時，系統設計應當使工藝過程能夠趨向安全運行或者安全狀態。

l  診斷與在線維護原則

SIS應具有硬件和軟件自診斷及測試功能。SIS應為每個輸入工藝聯鎖信號設置維護旁路開關，方便進行在線測試和維護。

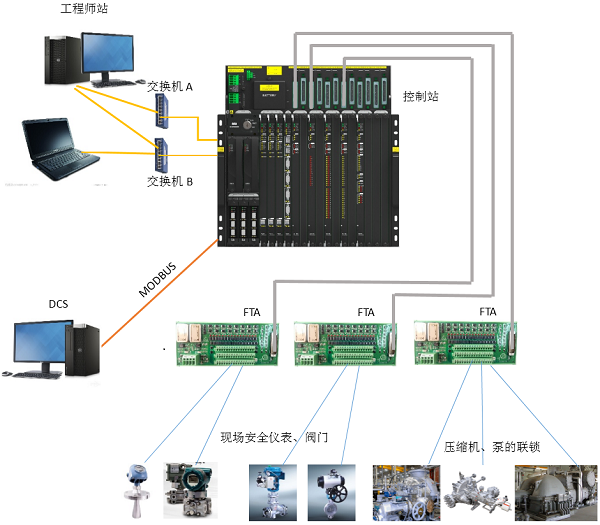

TSxPlus系統典型應用網絡圖

TSxPlus系統業績舉例

1.    廣饒縣東興化工有限公司，6000噸/年氯代丙烯氯系列產品裝置及罐區SIS系統

2.    盤錦遠孚化工有限公司遼濱分公司，40萬噸/年異辛烷及6萬噸/年正丁烷異構化聯合裝置SIS系統

3.    山東恒昌聚材化工科技股份有限公司，合成氨改造項目SIS系統

4.    萬華化學(寧波)容威聚氨酯有限公司，聚醚裝置SIS改造項目

5.    吉林省新大石油化工有限公司，液化氣罐區、氣分改造項目SIS系統

6.    寧夏寶廷新能源有限公司，煤焦油及低碳烷烴循環利用項目SIS系統

7.    濮陽遠東化工有限公司，3000噸/年丙烯醛裝置新增ESD系統

8.    濟南圣泉集團股份有限公司，橡膠樹脂車間SIS系統

9.    山東省舜天化工集團有限公司，合成氨裝置SIS改造

10.   淄博奧帆化工科技公司，年產1萬噸二氯甲烷和年產1萬噸五氟丙烷制冷劑項目廠區SIS改造
